，涉及概念、规律、模型及综合应用，构建思维导图需从基础概念出发，逐步延伸至核心规律、典型模型及解题方法，以下从磁场的基本性质、描述方法、核心规律、典型模型、解题技巧五个维度展开，并以表格形式梳理关键知识点，最后附相关问答。

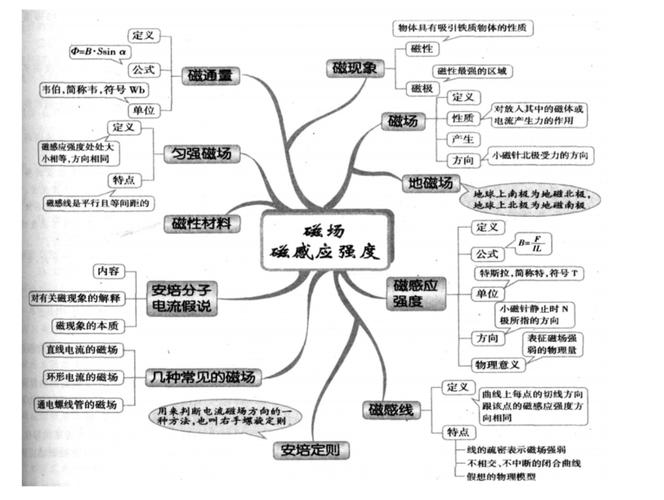

（图片来源网络，侵删）
磁场的基本性质与描述
磁场是存在于磁体、电流周围的一种特殊物质，其基本性质是对放入其中的磁极、电流或运动电荷有力的作用（磁力），描述磁场需明确以下要点：
- 来源：永磁体的磁场源于分子电流（安培假说），电流的磁场由电荷定向移动产生（奥斯特实验）。
- 方向：规定小磁针静止时N极所指方向为该点磁场方向；电流的磁场方向用安培定则（右手螺旋定则）判断：直线电流握住导线，拇指指向电流方向，弯曲四指指向磁感线方向；环形电流或通电螺线管，四指指向电流方向，拇指指向轴线磁场方向（N极）。
- 磁感线：形象描述磁场强弱和方向的假想曲线，特点包括：闭合曲线（无起点终点）、不相交、疏密表示强弱、切线方向表示磁场方向，常见磁场的磁感线分布：条形磁铁（两端密、中间疏）、通电直导线（同心圆）、通电螺线管（内部均匀类似条形磁铁）。
- 物理量：
- 磁感应强度（B）：描述磁场强弱和方向的矢量，定义式为 ( B = \frac{F}{IL} )（匀强磁场中，垂直于磁场放置的导线，单位长度受安培力为F时，B的大小为F/IL），单位特斯拉（T），1T=1N/(A·m)。
- 磁通量（Φ）：穿过某一面积的磁感线条数，定义式为 ( \Phi = BS\cos\theta )（θ为B与S法线夹角），单位韦伯（Wb），1Wb=1T·m²，磁通量变化是产生电磁感应的条件之一。
磁场中的核心规律
磁场对电流和电荷的作用是重点,需掌握两大规律：
-
安培力：磁场对电流的作用力。
- 大小： ( F = BIL\sin\theta )（θ为B与I夹角），当θ=90°时，F最大=BIL；θ=0°时，F=0。
- 方向：左手定则——伸开左手，拇指与四指垂直，磁感线垂直穿入手心，四指指向电流方向，拇指指向安培力方向。
- 应用：电动机原理、电流天平等，需注意安培力的效果（如导线运动、框架平衡等）。
-
洛伦兹力：磁场对运动电荷的作用力。

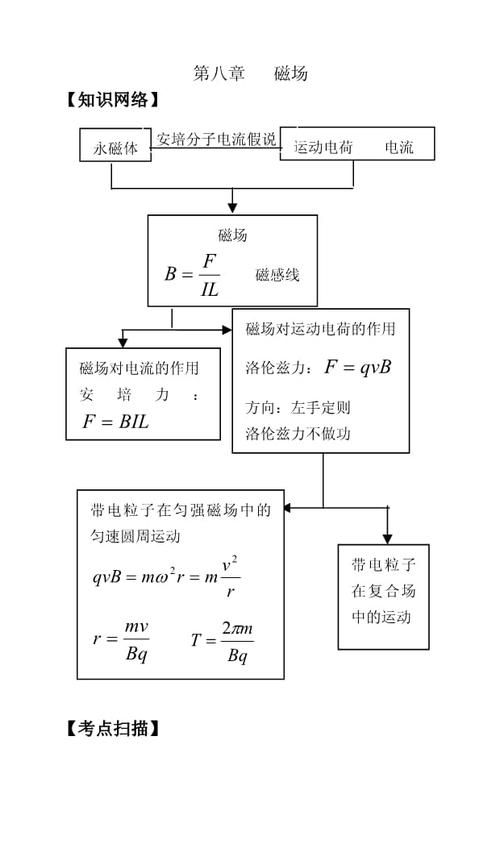

（图片来源网络，侵删）- 大小： ( f = qvB\sin\theta )（θ为v与B夹角），当θ=90°时，f最大=qvB；θ=0°或180°时，f=0（电荷运动方向与磁场平行时不受力）。
- 方向：左手定则（注意四指指向正电荷运动方向，负电荷相反）。
- 特点：洛伦兹力始终垂直于v和B方向，不做功，不改变电荷速度大小，只改变方向（影响运动轨迹）。
典型磁场模型与运动分析
-
带电粒子在匀强磁场中的运动：
- 垂直进入磁场（v⊥B）：受洛伦兹力做匀速圆周运动，轨道半径 ( r = \frac{mv}{qB} )，周期 ( T = \frac{2\pi m}{qB} )（与v无关）。
- 斜进入磁场（v与B成θ角）：运动轨迹为螺旋线，可分解为垂直B的圆周运动和平行B的匀速直线运动，螺距 ( h = v_{\parallel}T = v\cos\theta \cdot \frac{2\pi m}{qB} )。
-
复合场问题：
- 电场与磁场正交（速度选择器）：当 ( qvB = qE ) 即 ( v = \frac{E}{B} ) 时，粒子沿直线运动，与电荷、质量无关。
- 磁场与重力场平衡：如带电液滴在磁场中静止，需满足 ( mg = qvB )（竖直向上磁场）。
- 回旋加速器：利用电场加速、磁场偏转，粒子最大动能 ( E_k = \frac{(qBm)^2}{2m} )，与加速电压无关（但电压影响加速次数）。
-
导体在磁场中的运动：
- 单棒切割磁感线：如“杆+导轨”模型，产生感应电动势 ( E = BLv )，受安培力 ( F = \frac{B^2L^2v}{R} )，涉及动力学（牛顿定律）、能量转化（焦耳热）分析。
- 双棒问题：如“双杆切割”，需分析相互作用（安培力是系统内力或外力）、动量守恒（若系统合外力为零）及能量守恒。
磁场思维导图核心知识点表格
| 模块 | 核心知识点 | 关键公式/规律 | 常见应用 |
|---|---|---|---|
| 磁场基本性质 | 磁场方向、磁感线特点、磁现象的电本质 | 安培定则（右手螺旋定则） | 磁体周围磁场、电流的磁场 |
| 磁感应强度与磁通量 | B的定义（矢量）、Φ的定义（标量） | ( B = \frac{F}{IL} ), ( \Phi = BS\cos\theta ) | 磁场强弱描述、电磁感应条件 |
| 安培力 | 大小、方向、左手定则 | ( F = BIL\sin\theta ) | 电动机、电流天平、导线运动问题 |
| 洛伦兹力 | 大小、方向、不做功特点 | ( f = qvB\sin\theta ) | 带电粒子轨迹、质谱仪、回旋加速器 |
| 带电粒子在磁场中运动 | 匀速圆周运动（半径、周期）、螺旋运动 | ( r = \frac{mv}{qB} ), ( T = \frac{2\pi m}{qB} ) | 磁偏转、速度选择器、粒子约束 |
| 复合场问题 | 电场与磁场叠加、重力与磁场平衡 | ( qvB = qE ), ( mg = qvB ) | 速度选择器、磁流体发电机、复合场中的运动 |
| 导体切割磁感线 | 感应电动势、安培力、动力学与能量分析 | ( E = BLv ), ( F = \frac{B^2L^2v}{R} ) | 电磁感应、发电机、杆+导轨模型 |
磁场解题思维方法
- 受力分析优先：处理磁场中的物体（导线、粒子）时，先画受力图，特别注意安培力、洛伦兹力的方向（左手定则）及隐含条件（如杆是否光滑、接触电阻等）。
- 运动过程分析：对带电粒子，判断进入磁场时的速度方向与磁场夹角，确定轨迹（圆周或螺旋）；对导体杆，分析切割速度是否恒定（匀速或变速）。
- 能量与动量守恒：若系统合外力为零（如双杆系统），可用动量守恒；若只有安培力做功（电能转化为内能），可用能量守恒（焦耳热计算）。
- 临界与极值问题：如粒子恰好飞出磁场、杆达到最大速度等，需抓住临界条件（如轨道半径、受力平衡）。
FAQs
问1：带电粒子在匀强磁场中做匀速圆周运动时，哪些物理量与粒子速度无关？
答：周期 ( T = \frac{2\pi m}{qB} ) 和角速度 ( \omega = \frac{qB}{m} ) 仅与粒子质量m、电荷量q及磁感应强度B有关，与速度v无关，而轨道半径 ( r = \frac{mv}{qB} ) 与v成正比，动能 ( E_k = \frac{1}{2}mv^2 ) 也与v相关。

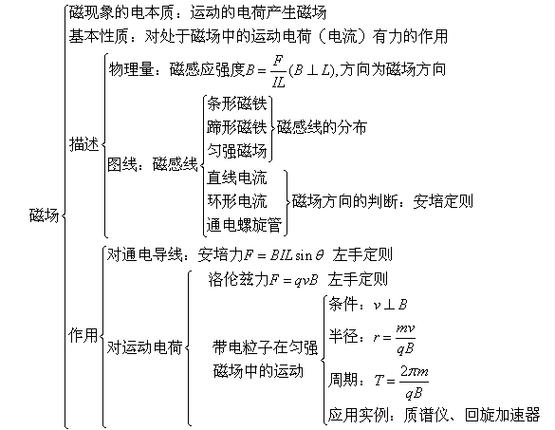

（图片来源网络，侵删）
问2：在“杆+导轨”模型中，如何判断导体杆的运动性质（匀速或变速）？
答：若杆受恒力F（如恒定外力），且切割磁感线产生感应电流，则安培力 ( F{\text{安}} = \frac{B^2L^2v}{R} ) 随v增大而增大，杆先做加速度减小的加速运动，当 ( F = F{\text{安}} ) 时，a=0，杆做匀速直线运动（稳定速度 ( v_m = \frac{FR}{B^2L^2} )）；若杆无外力，仅受安培力（如初始有速度），则杆做减速运动，最终停止。
