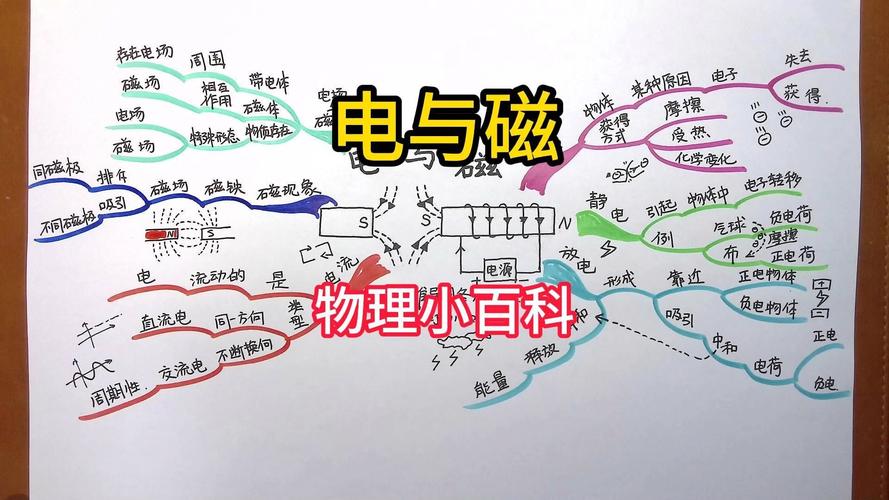

物理电与磁思维导图的核心在于梳理电与磁的基本概念、规律及相互联系，形成系统化的知识网络，以下从电场、磁场、电磁感应及综合应用四个维度展开，并结合表格对比关键知识点，帮助构建清晰的逻辑框架。
电场部分以电荷为基础,核心概念包括电场强度、电势及电容，电场强度E描述电场力的性质，定义式为E=F/q，方向与正电荷受力方向相同；电势φ是描述电场能的物理量，沿电场线方向电势降低；电容C反映导体储存电荷的能力，定义式为C=Q/U，平行板电容器电容由介电常数ε、正对面积S和板间距离d决定（C=εS/4πk），电场线可直观表示电场分布，其特点是不闭合、不相交，且起于正电荷终于负电荷，静电平衡状态下，导体内部场强为零，电荷只分布在外表面。
磁场部分围绕电流的磁效应展开,重点包括磁感应强度B、磁感线及安培力，磁感应强度B是描述磁场强弱的物理量，定义式为B=F/IL（垂直磁场时），单位是特斯拉（T）；磁感线为闭合曲线，方向由N极指向S极，外部从N到S，内部从S到N；安培力F=BILsinθ（θ为B与I的夹角），左手定则可判断方向，洛伦兹力f=qvBsinθ（θ为v与B的夹角），右手定则则用于判断运动电荷在磁场中的受力方向，这是电动机原理的基础。
电磁感应部分揭示电与磁的相互转化,核心是法拉第电磁感应定律和楞次定律，法拉第定律指出感应电动势E的大小与磁通量变化率ΔΦ/Δt成正比，表达式为E=nΔΦ/Δt；楞次定律则确定感应电流方向，即感应电流的磁场总是阻碍引起感应电流的磁通量变化，自感现象是电磁感应的特例，自感电动势E=LΔI/Δt，L为自感系数，与线圈匝数、形状及有无铁芯有关，交流电的产生正是基于线圈在磁场中转动切割磁感线，实现机械能与电能的转换。
综合应用部分将电与磁知识整合,如发电机、电动机、变压器及电磁波，发电机利用电磁感应将机械能转化为电能，电动机则通过安培力使线圈转动，实现电能向机械能转化；变压器通过原副线圈磁通量变化改变交变电压（U1/U2=n1/n2）；麦克斯韦电磁场理论指出，变化的电场产生磁场，变化的磁场产生电场，形成电磁波，其传播速度c=3×10^8m/s。
以下是电场与磁场关键概念的对比表格：
| 物理量 | 定义式 | 方向 | 单位 | 核心特性 |
|---|---|---|---|---|
| 电场强度E | E=F/q | 正电荷受力方向 | N/C或V/m | 描述电场力的性质，由源电荷决定 |
| 磁感应强度B | B=F/IL（垂直时） | 小磁针N极受力方向 | T（特斯拉） | 描述磁场强弱，由电流和介质决定 |
| 电势φ | φ=Ep/q | 沿电场线降低 | V（伏特） | 标量，与零势点选择有关 |
| 磁通量Φ | Φ=BS⊥ | 标量，无方向 | Wb（韦伯） | 表示穿过某一面积的磁场线条数 |
相关问答FAQs：
Q1：如何判断感应电流的方向？
A：根据楞次定律，首先明确原磁场方向及磁通量变化趋势（增加或减少），然后确定感应电流的磁场应与原磁场反向（阻碍磁通量变化），最后用右手螺旋定则判断感应电流方向，当磁通量增加时，感应电流的磁场方向与原磁场方向相反。
Q2：电场与磁场有哪些本质区别？
A：电场由电荷产生，电场线起止于电荷，可对静止电荷施加作用力；磁场由运动电荷（电流）产生，磁感线闭合，只对运动电荷施加作用力，电场力做功与路径无关（保守力），而洛伦兹力始终不做功（方向与速度垂直）。
